Ce poti afla din acest articol:
- Ce sunt piesele de mana?
- Cum functioneaza piesele de mana?
- Tipuri de piese de mana si conexiuni
- Intretinerea corecta a pieselor de mana
Ce sunt piesele de mana?
Piesele de mana sunt instrumente metalice utilizate in stomatologie pentru a efectua diverse tratamente. Acestea folosesc aer comprimat si/sau curent electric pentru a actiona piese mai mici, in general freze dentare, care au contact direct cu dintele.
Piesele de mana sunt formate din:
- corp metalic - contine canale de directionare pentru aer si apa
- cap - contine un rotor si un sistem de prindere al frezei
Cum functioneaza piesele de mana?
Pentru a functiona, piesele de mana trebuie sa fie conectate la unitul stomatologic prin intermediul unor furtune, ce au atasat un compresor, pentru a asigura fluxul de apa si aer la o presiune stabila.
Reglarea presiunii fluxului de apa si aer, necesare functionarii pieselor de mana, se poate face astfel:
- dintr-un robinet specific aflat sub consola principala a unitului stomatologic
- sau din sistemul electronic de afisaj aflat pe scaunul stomatologic
Conectarea pieselor de mana la unitul dentar
Piesele de mana sunt conectate la unitul stomatologic prin intermediul unor furtune ce directioneaza aerul si apa catre acestea.
Fiecare furtun are la capat o piesa metalica numita cupla de conectare cu piesa de mana. In functie de aceste cuple de conectare, exista 3 tipuri de piese de mana:
- Piesa de Mana Borden
- Piesa de Mana Midwest
- Piesa de Mana Midwest cu fibra optica
Furtunele pentru unituri sunt de mai multe feluri in functie de tipul si componenta lor (cale aer, cale apa, fibra optica).

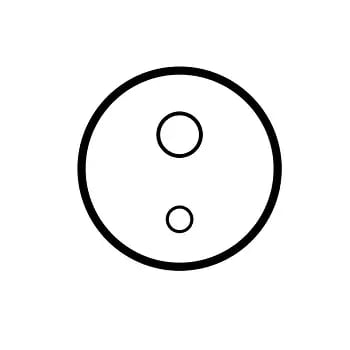

Furtunul pentru unit dentar Borden cu 2 orificii:
- unul pentru apa
- unul pentru aer
Acesta are la capat cupla metalica cu 2 orificii la care se conecteaza piesa de mana Borden.

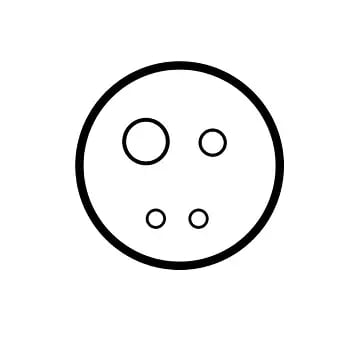

Furtunul pentru unit dentar Midwest cu 4 orificii:
- unul pentru apa
- unul pentru aer
- orificiu suplimentar pentru spray apa
- orificiu suplimentar pentru degajarea aerului
Acesta are la capat cupla metalica cu 4 orificii la care se conecteaza piesa de mana Midwest.
Furtunul pentru unit dentar Midwest cu 6 orificii (sau furtun cu fibra optica):
- unul pentru apa
- unul pentru aer
- orificiu suplimentar pentru spray apa
- orificiu suplimentar pentru degajarea aerului
- 2 orificii pentru alimentare fibra optica
Acesta are la capat cupla metalica cu 6 orificii la care se conecteaza piesa de mana Midwest cu fibra optica.
Tipuri de piese de mana si conexiuni
Piese cot – contraunghi dentar
Piesa contraunghi este o piesa de mana ce are o viteza de rotatie mai scazuta decat cea a turbinei.
Scopul piesei contraunghi este acelasi ca al turbinei, si anume, actionarea frezelor dentare sau a altor instrumente rotative.
Modul de conectare al piesei contraunghi la unitul dentar:
Piesa contraunghi nu se ataseaza direct la furtunul unitului dentar, ca in cazul turbinei. Aceasta, pentru a functiona, are nevoie de o piesa intermediara, numita micromotor.
Piesele contraunghi se pot clasifica in functie de:
- Sistemul de prindere al frezei:
- cu cheita – freza se introduce si se extrage dupa glisarea cheitei aflate pe capul piesei
- cu push-button – freza se introduce sau se extrage prin apasarea unui buton aflat pe capul contraunghiului
- Compatibilitatea cu micromotorul
- Modul de racire:
- piese contraunghi cu racire externa – se realizeaza printr-un furtun care se conectreaza la micromotor. Acesta este prins manual cu un „carlig” special de capul contraunghiului.
- piese contraunghi cu racire interna – sistemul de racire este integrat in corpul pieselor
- Iluminare:
- piese contraunghi, fara lumina
- piese contraunghi cu LED cu autogenerare. Acestea contin un dinam actionat de aer care asigura functionarea LED-ului atata timp cat functioneaza contrunghiul.
Cu ajutorul piesei contraunghi se pot realiza urmatoarele tipuri de tratamente:
- manevre care necesita viteza mica de rotatie
- exereza dentinei
- periaj profesional
- finisarea obturatiilor
- anumite manevre endodontice – se recomanda endomotorul
Turbine dentare
Turbinele dentare sunt piese de mana cu viteza foarte mare de rotatie (intre 250.000 rpm si 400.000 rpm) cu ajutorul carora pot fi realizate numeroase proceduri stomatologice.
Turbinele dentare sunt realizate din diverse materiale si au tehnologii diferite. Acestea se pot clasifica in functie de:
Modul de prindere la furtunul unitului stomatologic:
- Borden – 2 orificii
- Midwest – 4 orificii
- Fibra optica – 6 orificii
- Prin cupla – modelul nou aparut – turbina se cupleaza rapid printr-o cupla atasata de furtun
Sistemul de prindere al frezei:
- turbine dentare cu cheita – model foarte vechi
- turbine dentare cu push-button – freza se introduce sau se extrage prin apasarea unui buton
Iluminare:
- turbine normele, fara lumina
- turbina cu lumina. Acestea pot fi de doua tipuri: - turbine cu fibra optica - lumina se transmite prin circuit electric de la scaun catre turbina - turbine led cu autogenerare - au un dinam actionat de aer in interiorul capatului
Dimensiunea capului:
- cap Mic - ideal in spatii mici
- cap Standard – cele mai des intalnite
- cap Mare
Modul de angulatie al capului fata de corpul turbinei:
- turbine normale cu angulatie de 90 de grade
- turbine cu angulatie 45 de grade, pentru zone greu accesibile.
Turbina stomatologica are scopul de a pune in miscare freza dentara, pentru a avea efectul dorit la contactul cu dintele. Astfel, se pot realiza urmatoarele tipuri de tratamente:
- slefuirea dintilor in scopul plasarii coroanelor sau puntilor
- slefuirea dintilor pentru fatete dentare
- ablatia lucrarilor vechi
- crearea accesului pentru tratament endodontic
- finisarea obturatiilor
- separatii radiculare
Turbinele dentare prezinta in interiorul lor un sistem de fixare, care permite introducerea, mentinerea sau eliminarea frezelor dentare utilizate. Acesta poate sa fie:
- cu surub intern care strange o clema de fixare pe freza, fiind necesara o cheie de activare
- prin frecare, asigurata de o clema interna pretensionata, care necesita o cheie de indepartare tip matrice
- cu mecanism „push-buton” - clema interna de fixare este activata sau detensionata la apasarea unui buton localizat pe capul piesei
Caracteristicile turbinei dentare:
- Sa amplifice vizibilitatea asupra campului operator
- Sa aiba o dimensiune si o lungime a capului activ care sa faciliteze accesul optim si o vedere buna
- Sa fie usoara, sa aiba o forma ergonomica si sa ofere un tip de priza care sa fie confortabila pentru operator, micsorandu-i oboseala si uzura
- Sa produca un zgomot redus si sa nu emita vibratii
- Sa aiba o durata lunga de utilizare
- Sa necesite o modalitate de intretinere minima si usoara, sa poata fi sterilizata in mod repetat fara a se defecta
- Sa ofere o gama larga de viteze care sa mareasca productivitatea si sa micsoreze trauma tesuturilor dentare pentru o anumita manopera
- Sa aiba o modalitate usoara si adecvata de fixare si indepartare a frezelor dentare
- Sa aiba un design modern
Piesa dreapta
Piesa dreapta este o piesa de mana cu viteza de rotatie scazuta, conectata la micromotor. Aceasta este utilizata pentru a actiona diverse instrumente stomatologice.
Modul de conectare al piesei drepte la unitul dentar:
Piesa dreapta, ca si piesa contraunghi, nu se ataseaza direct la furtunul unitului dentar. Aceasta, pentru a functiona, are nevoie de o piesa intermediara, numita micromotor.
Piesa dreapta se foloseste pentru:
- retusurile pieselor protetice
- anumite interventii chirurgicale: rezectie apicala, trepanare osoasa etc.
Modul de racire al piesei drepte (acelasi ca al piesei contraunghi):
- piesa dreapta cu racire externa
- piesa dreapta racire interna
Micromotor dentar
Micromotorul dentar este o piesa intermediara intre furtunul unitului stomatologic si contraunghiul sau piesa dreapta.
Micromotorul dentar are scopul de a actiona piesele de mana, fara conectarea separata a acestora la furtun. Ele se conecteaza prin simpla introducere pe tija centrala a micromotorului.
- Micromotorul prezinta un inel exterior folosit pentru a stabili sensul de rotatie, permitand rotatia in sensul acelor de ceasornic sau in sens invers acelor de ceasornic. Acesta este un aspect foarte util pentru actionarea diverselor instrumente.
Modul de conectare al micromotorului la unitul dentar:
Micromotorul se conecteaza la unitul dentar in acelasi mod ca turbina. Acesta prezinta urmatoarele variante de conexiune:
- Borden – 2 orificii
- Midwest – 4 orificii
- varianta de micromotor electric, ce necesita o conexiune speciala
Micromotoarele dentare se pot clasifica in functie de:
- Conexiunea cu furtunul unitului stomatologic:
- Borden – 2 orificii
- Midwest – 4 orificii
- Modul de racire:
- micromotor cu racire externa
- micromotor cu racire interna
- Conexiunea cu piesa contraunghi sau piesa dreapta
- Modul de alimentare:
- micromotor pneumatic – alimentat cu aer
- micromotor electric – alimentat printr-o conexiune speciala
Pentru o buna functionare a pieselor de mana, se recomanda intretinerea, curatarea si utilizarea acestora conform instructiunilor oferite de producator.
Intretinerea corecta a pieselor de mana
Intretinerea Pieselor Contraunghi
Pentru a prelungi durata de viata a pieselor contraunghi, am detaliat pasii de curatare corecta in aceste video-uri.
Cum poti curata corect piesele contraunghi:
Respectati regulat programul de intretinere si evitati expunerea la apa si substante chimice agresive care ar putea deteriora piesa. In plus, consultati instructiunile producatorului pentru a mentine garantia si pentru a prelungi durata de viata a contraunghiului.
Cum poti curata corect piesele contraunghi pentru implantologie:
Intretinerea turbinelor
Turbinele dentare se pot deteriora foarte usor, daca nu le acordam o intretinere corespunzatoare. Astfel, pentru a prelungi durata de functionare a unei turbine dentare, este indicat sa le ungem dupa fiecare utilizare cu un spray de lubrifiere special conceput pentru intretinerea acestora.
Din punct de vedere al igienizarii acesteia, trebuie ca dupa fiecare tratament, turbina dentara sa fie curatata, dezinfectata si sterilizata conform specificatiilor din manualul oferit de producator.
Afla din acest video cum poti curata corect Turbina Dentara Midwest:
